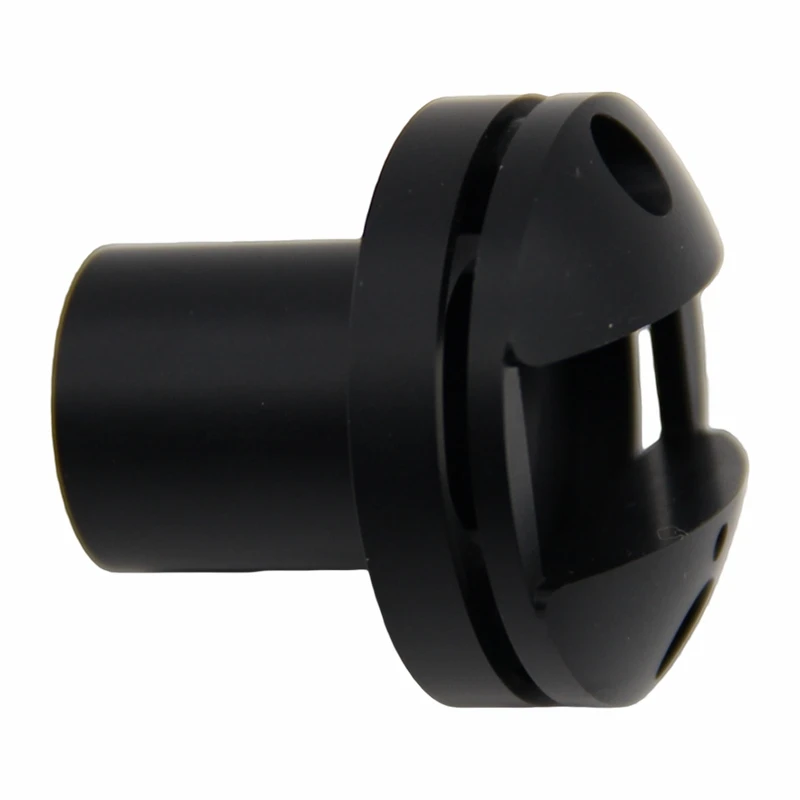

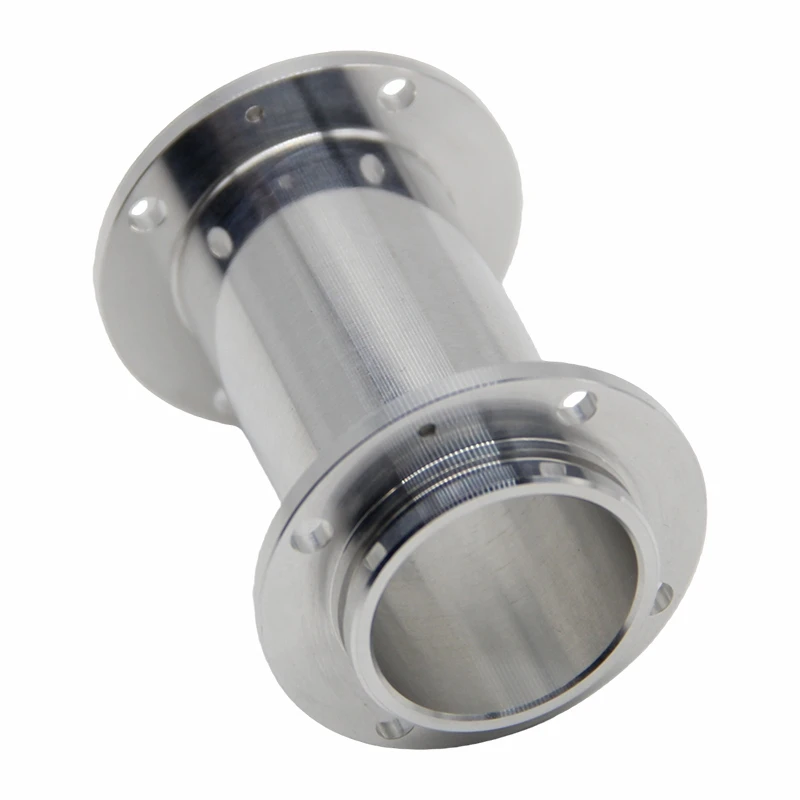

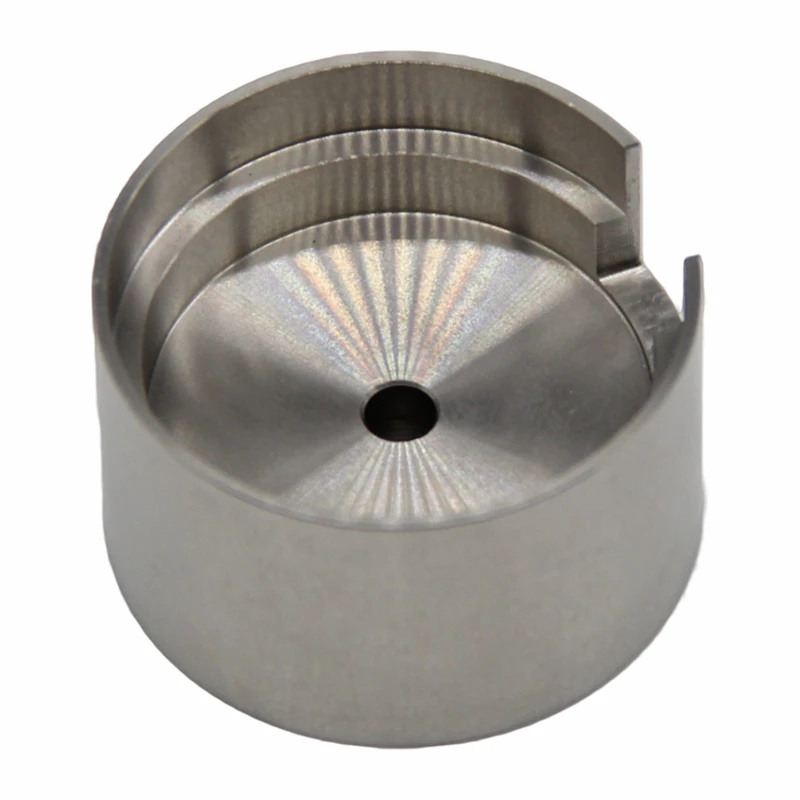

Fejlett anyagmegmunkálás

A repülési maró alkatrészek adatainak kiválasztása közvetlenül meghatározza a repülés biztonságát és teljesítményét. Mélyítjük ismereteinket a légiközlekedési adatfejlesztés hátteréről, és segítünk ügyfeleinknek az olyan súlyos következmények megelőzésében, mint a szilárdsági tartalék hiánya, a magas hőmérsékletű kúszáshiba- vagy az adatok helytelen kiválasztása okozta korróziós kifáradási törés.

A repülési alkatrészek adatainak kiválasztásának három központi logikája a szilárdság/tömeg arány, a hőmérséklet-állóság és a kopásállóság. A tipikus alkalmazások különböző részeknek felelnek meg: a törzsszerkezet többnyire alumíniumötvözetből készül, a motor forró vége nikkel alapú, magas hőmérsékletű

A fő légiközlekedési adatfeldolgozás részletes leírása:

Anyag típusa	Tipikus fokozatok	Erősség-/-súly aránya	Fő megmunkálási kihívások	Speciális megoldásaink	Tipikus alkalmazások
Alumíniumötvözetek	7075-T651 / 7050-T7451 / 6061-T6	Magas	Stresszcsökkentés torzulása / Chatter mély vágásokban	Precíziós leforgácsolás / Vákuumos rögzítés / Előre{0}}nyújtott lemezek	Törzskeretek / Szárnylécek / Bőrmerevítők
Titán ötvözetek	Ti-6Al-4V / Ti-6Al-4V ELI / Ti-5553	Rendkívül magas	Alacsony hővezető képesség / Rugó-hátra / Nehéz vágás	TiAlN bevonatú szerszámok / Nagy{0}}nyomású hűtőfolyadék / Alacsony sebességű nagy előtolás	Futómű / Motortartók
Nikkel{0}}alapú szuperötvözetek	Inconel 718 / Inconel 625 / Waspaloy	Magas emelt hőmérsékleten	Rendkívül nagy forgácsolóerők / munkaedzés	CBN eszközök / Több fényátmenet / Állandó erő stratégia	Turbina tárcsák / Égési betétek / HPC lapátok
Ultra-nagy szilárdságú acél	300M / 4340 / 15-5PH	Rendkívül magas	Keményedés utáni ridegség / Nagy forgácsolóerők	-Hőkezelés utáni kikészítés / Keményfém szerszámok	Futómű fő támasztékai / Ajtópántok
Kobalt-krómötvözetek	CoCrMo	Magas	Gyors szerszámkopás az orsókon	Gyémánt szerszámok / EDM segítség	Turbinalapátok / Forró szakaszok tömítései
Kompozitok	Szénszál (CFRP)	-	Delaminációs kockázat / Rossz vezetőképesség	Speciális gyémántszerszámok / Vákuumos rögzítés	CFRP szerkezeti elemek

5 tengelyes megmunkálási képesség

Anyagkövethetőség és megfelelőség:Az AMS/STM szabványos szállítási tanúsítványok minden nyersanyagtételhez csatolva vannak. Leállítottuk a PMI on{1}}helyszíni spektrális elemzését (darabonkénti vagy tételenkénti ellenőrzés), és minden beszállító szerepel az AVL minősített listáján. Az anyagok tételszáma teljes mértékben hozzá van kötve a szállítási nyilvántartáshoz, annak biztosítása érdekében, hogy a repülőgép-őrlési alkatrészek megfeleljenek a repülési szintű megfelelőségi követelményeknek:

Az űrrepülőgép-maró alkatrészek gyakran aerodinamikus felülettel, topológiára optimalizált súlycsökkentő üregekkel és több-irányú összeszerelési jellemzőkkel rendelkeznek. A három tengelyen végzett ismételt befogás könnyen a tűréshatárokat meghaladó kumulatív hibákhoz vezethet (4 befogási ciklus 0,06 mm-t halmozhat fel). Az öttengelyes összekötő befogással teljesen megoldható ez a probléma.

Berendezés mátrix:

Gép típusa	Márka / Modell	Táblázat mérete	5 tengelyes pontosság	Megfelelő alkatrészek
Vízszintes 5 tengelyes megmunkáló központ	DMG MORI DMU 85	850 × 600 mm	±0,003 mm	Nagy motortartók / Hidraulikus elosztók
5-Tengelyes esztergamaró kompozit	Mazak INTEGREX	Φ640 × 1500 mm	±0,003 mm	Tengelyek + komplex maró hibrid alkatrészek

Öt tengely maszkolhatja a szinkron öttengelyes összeköttetést (lapátok, járókerekek, spirális felületek), 3+2 öt tengely pozicionálását (poliéderes szerkezet, több-irányú furatrendszer) és öt tengelyes esztergáló maró kompozitot (összetett forgó testek + marás egy menetben).

Tipikus komplex repülési alkatrész öttengelyes megmunkálási esete:

1. eset: Titánötvözet hidraulikus elosztó

Jellemzők: 18 váltottsoros csatorna, 5 feldolgozási irány, pozicionálási pontosság ± 0,004 mm, koaxialitás 0,003 mm.
Kihívás: A csatornák intersticiális vibrációja, a vékony{0} falak deformációja és a titánötvözet rugalmas visszapattanása.
Terv: Öt tengely szinkronizálása + speciális rezgéscsillapító szerszámtartó + CMM folyamatválasz.
Eredmény: 100 FAI volt teljesen csatlakoztatva, a kritikus rekeszérték Cpk 1,89.

2. eset: Inconel 718 turbinatartó gyűrű

Jellemzők: 36 egyenletesen elosztott eszközfurat, egyetlen ± 0,008 mm-es fokkal a felületen.
Terv: Speciális emelőberendezések+CBN vágószerszámok+szerszámfelügyelet.
Eredmény: Az Ra megjelenése 0,8 μm, és a szerszámköltség 35%-kal csökken.

Öttengelyes megmunkálási mérnöki érték (táblázat-összehasonlítás):

Összehasonlítási dimenzió	3 tengelyes több beállítás	5-tengelyes egybeállítás	Javulás
Beállítások száma	4-6 alkalommal	1 alkalommal	80%-os csökkentés
Pontosság	±0,015 – 0,060 mm	±0,002 – 0,005 mm	10x jobb
Segédidő	4-6 óra	0,5-1 óra	75%-os csökkentés
Egyedi szerelvények	3-5 készlet	1 szett	70%-os csökkentés
Teljes átfutási idő	15-20 nap	7-10 nap	50%-kal rövidebb

Precíziós és toleranciaszabályozás

A repülőgép-maró alkatrészek pontossága közvetlenül befolyásolja az aerodinamikai hatékonyságot, a tömítési teljesítményt és a kifáradási élettartamot. Ha az iniciátor lapátprofilja meghaladja a 0,005 mm-es tűréshatárt, az az aerodinamikai hatásfok 1,5-3%-os csökkenését eredményezheti, és ha a hidraulikus csatlakozás meghaladja a tűréshatárt, fennáll a nagynyomású tömítés meghibásodásának veszélye. Szigorúan betartjuk az ASME Y14.5 GD&T specifikációt.

Precíziós tolerancia repülőgép-alkatrészek mátrixa:

Tolerancia típusa	Szabványos képesség	Limit Capability	Tipikus repülési követelmények
Lineáris méretek	±0,005 mm	±0,002 mm	Illesztési felületek ±0,005 – 0,025 mm
Körkörösség	0,005 mm	0,002 mm	A tengely-furat 0,005–0,010 mm-re illeszkedik
Laposság	0,003 mm	0,001 mm	Tömítőfelületek 0,005 mm
Pozíció	±0,005 mm	±0,003 mm	Minta helye ±0,010 – 0,025 mm
Felületi érdesség	Ra 0,4 μm	Ra 0,2 μm	Tömítőfelületek Ra 0,4 μm

Pontosságbiztosítás szisztematikus folyamat csuklója:

Állandó hőmérsékletű műhely (20 ± 0,5 fok), egységes öttengelyes egy-szorítási referencia, szerszámdinamikai kompenzáció, SPC valós-idejű vezérlés, CMM zárt-hurkú válasz.

A légi közlekedési adatok pontosságát érintő kihívások és ellenintézkedések:

Előfeszítést és öregedési kezelést alkalmaznak a 7075 alumínium maradékfeszültség-deformációjához; A titán Ti-6Al-4V rugalmas visszapattanását paraméterkompenzációval és könnyű vágással kezelik; Az Inconel 718 munkaedzés éles vágószerszámokat és bőséges hűtést használ.

Minőségellenőrzés és ellenőrzés

Az űrrepülőgép-maró alkatrészeknek meg kell felelniük az AS9100D „nulla hiba” kultúrájának (kitörési sebesség<50 PPM), far exceeding ordinary ISO 9001. We support customer source inspection.

Teljes folyamatminőség-ellenőrzési folyamat (a folyamatábrán látható):

Nyers adatok tárolása:

anyagbizonyítvány+PMI+mintavételi ellenőrzés

Első cikkvizsgálat (FAI{0}}AS9102):

100%-os ellenőrzés, tételfelhasználás a jelentés kiállítása után

Folyamatellenőrzés (IPQC):

SPC monitoring, Cpk<1.33 shutdown

Végső ellenőrzés (OQC):

CMM teljes ellenőrzés + AQL mintavételi ellenőrzés + vizuális ellenőrzés

Szállítási fájl csomag{0}}év archívuma

Tesztberendezési mátrix:

Felszerelés	Márka / Modell	Mérési pontosság	Elsődleges felhasználás
Koordináta mérőgép (CMM)	Zeiss Contura G2	±0,0008 mm	Teljes 3D méretellenőrzés és GD&T
Kék fényű 3D szkenner	GOM ATOS Q	±0,003 mm	Komplex felület / Penge profil szkennelés
PMI spektrométer	Olympus Vanta M	-	Az anyagösszetétel ellenőrzése a helyszínen
Ipari CT szkenner	Zeiss METROTOM	±0,005 mm	Belső hibaészlelés (nem -roncsoló)
Felületi érdességmérő	Mitutoyo SJ-410	Ra 0,01 μm	Felületi minőség mérése

Elérhető dokumentumok listája: AS9102 FAI jelentés, CMM jelentés, anyagtanúsítvány, PPAP, CoC, 8D jelentés stb.
Minőségi teljesítmény: FAI áthaladási arány 98,9%, kritikus dimenzió Cpk 1,67 vagy annál nagyobb, kilépési arány<25 PPM, customer acceptance rate of 99.3%.

Könnyű és szerkezeti optimalizálás

Egy repülőgép minden 1 kilogramm súlycsökkentéssel körülbelül 2000-5000 dollárt takaríthat meg az üzemanyagköltségen a teljes életciklusa során. Az adatcsere, a topológia optimalizálás és az integrált konstrukció révén a repülőgép-maró alkatrészek könnyűek. A CNC öttengelyes megmunkálással olyan bonyolult belső üregeket lehet befejezni, amelyeket öntéssel nem lehet elérni.

Topológia optimalizálás és CNC marás feldolgozási terv:A DFM beavatkozás ellenőrzi a gyárthatóságot (minimális szerszámátmérő, méretarány), korrekciós javaslatokat és pontozási jelentéseket ad. A homorú jellemzők elérhetőségének maximalizálása öttengelyes megmunkálásnál.
Vékonyfalú repülőgép-őrlési eljárás:Ha az alumíniumötvözet váz falvastagsága 1,0-2,0 mm, a 0,05 mm-es síkság szabályozására technológiai megerősítést, előremarást, alacsony vágási mélységet és viasztöltési támaszt használnak.
Könnyű hatás kvantifikációs eset:A drón titánötvözetből készült alapja 485 grammról 198 grammra csökkent (59%-os súlycsökkenés), szilárdsága pedig megfelel a 2,5 grammos túlterhelési követelménynek. Építési integrációs tok: 7 rész 1 darabba egyesítve, 22%-kal csökkentve a súlyt és kiküszöbölve a mikromozgási hibákat.

GYIK

Milyen anyagokat lehet feldolgozni a repülőgépiparban való felhasználásra?

A főáramban olyan nagy teljesítményű ötvözetek találhatók,

Milyen tűrési szintet lehet elérni a repülőgépipari maró alkatrészeknél?

Normál kapacitás ± 0,005 mm, határ ± 0,002 mm, támogatja a szigorú GD&T követelményeket.

Öttengelyes marási szolgáltatásokat nyújt komplex repülőgép-alkatrészek feldolgozásához?

Igen, támogatja a szinkron öttengelyes, 3+2 pozicionálást, valamint öttengelyes esztergáló és maró kompozitot, valamint jártas az összetett felületeken és vékony{1}}falú szerkezetekben.

Hogyan biztosítható a repülőgép-maró alkatrészek nyomon követhetősége?

A nyersanyag-tanúsítványoktól a PMI-ellenőrzésen, a FAI-jelentéseken át a szállítási nyilvántartásokig a teljes tétel kötve van és több mint 10 évig archiválva van.

Támogathatja a könnyű súlyú és topológiára optimalizált repülőgép-alkatrészeket?

Támogatva a DFM-beavatkozást a topológia optimalizálásba és a vékony-falú öttengelyes megmunkálásba, segítettünk ügyfeleinknek 59%-os súlycsökkentést elérni.
